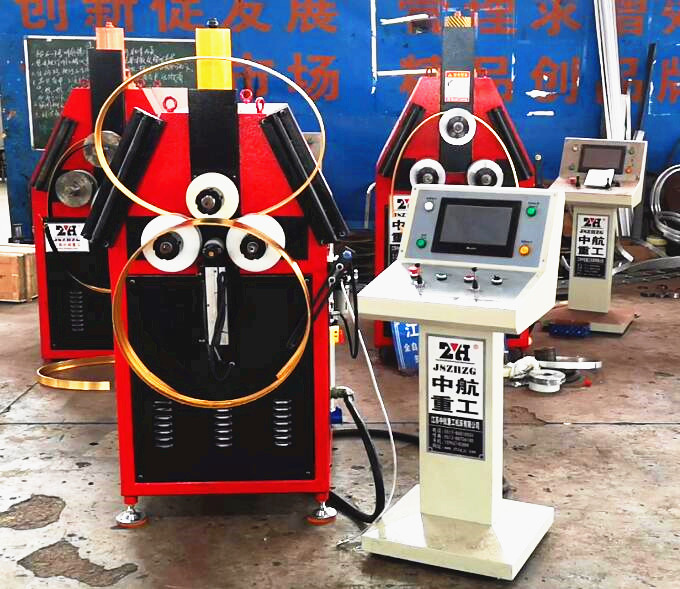

伺服數控滾彎?rùn)C(jī)
發布日期：2018-02-24 15:17:07 所屬分類：高新數控、數顯彎弧機 訪問統計：2230
伺服數控滾彎?rùn)C(jī)應用是航空航天、汽車、機車、摩托車、船舶、石化、電力、天然氣、核工業、鍋爐、車輛、健身器材、空調制冷.體育用品等管件的彎曲加工設備。
伺服數控滾彎?rùn)C(jī)主要用于電力施工，公鐵路建設，鍋爐、橋梁、船舶、家俱，裝潢等方面的管道鋪設及修造，具有功能多、結構合理、操作簡單、移動方便、安裝快速等優點。本機器除了具備彎管功能外，還能將油缸作為液壓千斤頂使用，相對于數控彎管設備而言具有價格便宜，使用方便的特點，在國內彎管機市場占據主導產品位置。數控彎管機，可對管材在冷態下進行一個彎曲半徑（單層）或兩個彎曲半徑（雙層）的纏繞式彎曲，廣泛使用于汽車、空調等行業的各種管件和線材的彎曲。彎管機主要用于管子的塑性成型。
伺服數控滾彎?rùn)C(jī)特點：
1、伺服電機驅動彎曲臂，運動速度加快，并且同時獲得快速加速和快速減速，以及大
扭矩，在壓摸、壓摸助推系統以及中心線半徑調節系統上采用了精密的，重型線形滾動軸承；
2、小車采用直接驅動的齒輪齒條和伺服電機，給系統提供了高精度和高
可靠性；
3、自動定位的自標定壓力，可進行快速設定；
4、三工位臺：可以進行多曲率、多直徑、混合彎和矩形多邊的加工；
5、半自動或者自動上料臺；
6、位置控制的管子助推系統可適用于小半徑和復雜彎頭的彎管應用；
7、動力輔助更換模具，使模具更換簡單和高效。
伺服數控滾彎?rùn)C(jī)控制系統：
液壓系統和單片機、PLC或PC控制系統三大部分構成。機械部分主要由轉管夾緊裝置、彎管傳動裝置、助推裝置、床身及彎模固定裝置等組成。數控彎管機居于三坐標點位控制系統，導管彎曲成形通過彎管運動指令(NC指令)控制三個坐標軸的運動來實現，數字代碼信息包括YBC數據程序或矢量坐標點程序、機床的彎曲速度、壓緊塊與助推的壓緊力及回彈量等。因此，控制系統以y軸、B軸、C軸及X軸為控制對象，實現數字化控制。其中，①送料軸(Y軸)的主要控制參數是位移、位移速度和加速度。一般數控彎管機結構中，y軸運動是指送料小車沿床身的直線往復運動，由機床交流伺服電機驅動齒輪、齒條嚙合來實現，運動精度由光電編碼器和測速電機將位移和速度信號饋給計算機進行閉環控制。②旋轉軸(B軸)用于控制旋轉角度、角速度及角
