四輥液壓卷板機

發布日期:2019-06-25 15:30:58 所屬分類:四輥卷板機 訪問統計:1059

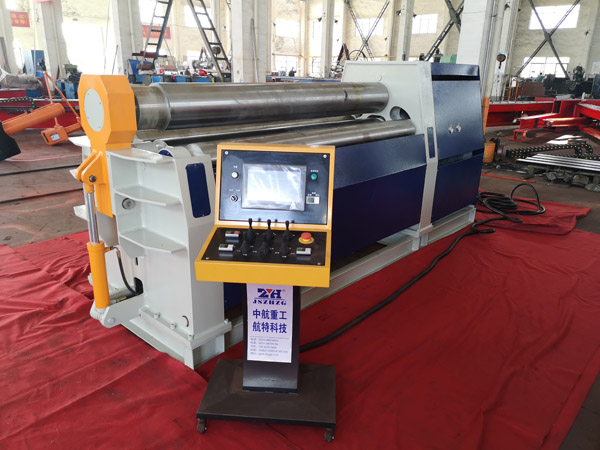

四輥液壓卷板機

 四輥卷板機適用于金屬板材的彎曲成形工作,可卷制圓形,弧形和一定范圍內的錐形工件,并有板材端部預彎功能,剩余直邊小,工作效率高,并可在該機上對金屬板材進行粗略校平。

卷板機的性能

卷板機是一種能夠將非金屬板材彎卷成錐體、球面體、筒體或者其它外形的一種公用鍛壓機器設備,此性能被大寬度的使用正在造物、鍋爐蒸汽、化工、非金屬構造及機器打造等事業上。變化機器事業簡直沒有可短少的又一度機器,就是由于廣泛的被各界所使用也才有了昨天卷板機事業的高速停滯。

工作原理

上輥位置固定不動,下輥向上直線運動夾緊鋼板。兩側輥直線或弧線向上輥靠攏運動來調整卷筒的曲率半徑。四輥和三輥卷板機的輥子運動形式不同,但工作原理都一樣,都是利用三點定圓的原理來進行不同半徑的卷制。但四輥卷板機預彎的直邊和校圓的圓度都要比三輥好。

安全操作規程

1、卷板機必須有專人負責管理。
2、操作人員必須熟悉卷板機的結構性能和使用方法,經負責管理人員同意后,方可進行操作。
3、開機前要仔細檢查安全裝置是否完好。
4、操作時,嚴禁手、腳放在滾軸和傳動部件及工件上。
5、工作中斷后,應將離合器打至空檔。
6、多人協同作業必須要有專人指揮。
7、嚴禁超負荷工作。
8、上輥的升降翻轉軸承的傾倒復位及上輥的平衡,須在主傳動停機后進行。
9、工作場地禁止亂堆工件及雜物,做到時刻保持機床及場地清潔。
10、作業完畢,應切斷電源,并鎖好電源箱

技術參數

最大
卷板厚度
(mm)
最大
卷板寬度
(mm)
板材屈服極限
(MPa)
卷板速度
(m/min)
滿載最小卷板直徑
(mm)
上輥直徑
(mm)
下輥直徑
(mm)
側輥直徑
(mm)
側輥
最大行程
(mm)
側輥
調整速度
(m/min)
主電機
功率
(kw)
25
2000
245
4
800
350
320
280
240
80
22
20
2500
245
4
640
350
320
280
240
80
30
30
2000
245
4
1000
400
360
300
240
80
37
25
2500
245
4
800
400
360
300
240
80
37
35
2000
245
4
1200
420
380
330
210
80
37
30
2500
245
4
1000
400
360
320
230
80
37
40
2000
245
4
1400
480
400
340
420
80
45
45
2000
245
4
1600
500
450
400
380
80
45
35
2500
245
4
1200
480
400
340
420
80
45
40
2500
245
4
1400
500
450
400
380
80
45
45
2500
245
4
1600
530
480
420
450
80
63
35
3000
245
4
1200
500
450
400
380
80
45
45
3000
245
4
1600
560
500
450
450
80
63
55
2500
245
4
2000
600
550
480
500
78
75
55
3000
245
4
2000
620
560
490
500
78
75
65
3000
245
4
2400
670
600
530
550
78
110
